Cómo conectar diodos LED en paralelo

Objetivo

En este tutorial aprenderás cómo conectar varios LEDs en paralelo de forma segura, entendiendo por qué cada rama debe tener su propia resistencia. Verás cómo calcular la corriente total del circuito, cómo afecta el fallo de un LED, y cómo estimar la duración de una batería alimentando múltiples ramas. Al final, te propongo un ejercicio combinando serie y paralelo para que lo resuelvas tú mismo.

¿Quieres practicar? Utiliza nuestros kits recomendados

1 x Kit de 1000 diodos LED 5 mm y 3 mm de distintos colores Ver en Amazon

1 x Kit de 200 LED SMD 5050 de distintos Ver en Amazon

1 x Kit de 1000 resistencias de carbono 1/4W ±5% Ver en Amazon

1 x Kit de 1350 resistencias de película metálica 1/4W ±1% Ver en Amazon

1 x Kit de 1800 resistencias SMD 0805 1/8W ±5% Ver en Amazon

Problema planteado

Calcula las resistencias necesarias para tres ramas conectadas en paralelo: una con un LED verde, otra con dos LEDs rojos en serie, y una tercera con un LED verde, uno rojo y uno azul en serie. Todos deben trabajar con una corriente de 20 mA y la fuente es de 9 V.

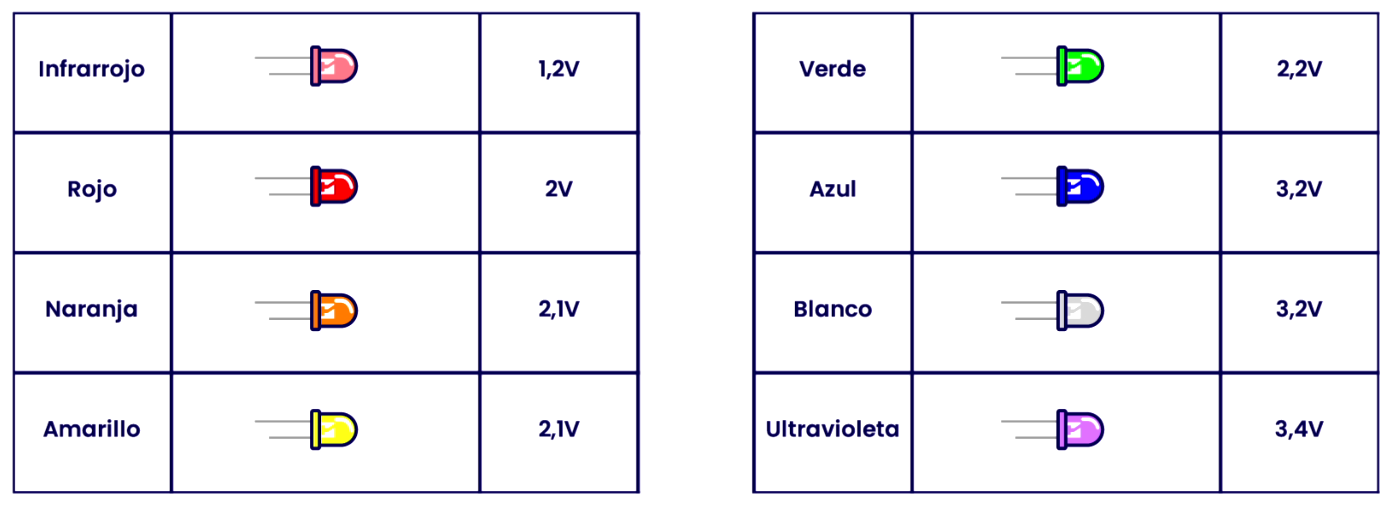

Esquema del problema propuestoTabla de caída de tensión típica por color de LED

Solución

Primero identificamos la caída de tensión total de cada rama sumando las caídas de tensión individuales de cada LED:

  • LED verde: 2.2 voltios (V)
  • LED rojo: 2.0 voltios (V)
  • LED azul: 3.2 voltios (V)

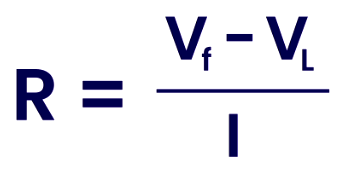

La fórmula que usamos es:

Corriente deseada: 20 miliamperios = 0.02 amperios (A)

Aplicamos la fórmula para cada rama:

  • R1 (1 LED verde):
    Caída total = 2.2 V
    R = (9 V - 2.2 V) / 0.02 A = 340 Ω
    Valor comercial más cercano: 330 Ω
  • R2 (2 LEDs rojos en serie):
    Caída total = 2.0 V × 2 = 4.0 V
    R = (9 V - 4.0 V) / 0.02 A = 250 Ω
    Valor comercial más cercano: 270 Ω
  • R3 (1 LED verde + 1 rojo + 1 azul):
    Caída total = 2.2 V + 2.0 V + 3.2 V = 7.4 V
    R = (9 V - 7.4 V) / 0.02 A = 80 Ω
    Valor comercial más cercano: 82 Ω

Los valores comerciales más cercanos los puedes encontrar en tablas de resistencias estándar E12 o E24. También puedes usar una herramienta como nuestra calculadora de bandas de color para encontrarlas fácilmente. Puedes acceder a ella desde post. También puedes consultar una lista completa de valores comerciales en este resumen de valores estándar.
